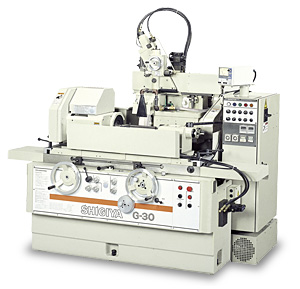

外圆/万能磨床 CNC外圆/万能磨床

G-30(40)B系列
包括非旋转式磨头的外圆磨床(GP-30(40)B系列)和磨头可± 30°旋转的万能磨床(GU-30(40)B系列)。
分为全手动式F型、油压进给式H型、油压自动切入式A型和CNC单轴ND型。
G-30
型号
(外圆磨床)		 工作台
回转直径		两顶针间距砂轮进给工作台
进给		最大
磨削直径
GP-30B･40F Φ300mm400mm手动 手动 Φ220mm
GP-30B･60F Φ300mm600mm手动 手动 Φ220mm
GP-30B･40H Φ300mm400mm手动 油压Φ220mm
GP-30B･60H Φ300mm600mm手动油压Φ220mm
GP-30B･100H Φ300mm1,000mm手动油压Φ220mm
GP-30B･150H Φ300mm1,600mm手动油压Φ220mm
GP-30B･200H Φ300mm2,100mm手动油压Φ220mm
GP-30B･40A Φ300mm400mm油压自动油压Φ220mm
GP-30B･60A Φ300mm600mm油压自动油压Φ220mm
GP-30B･100A Φ300mm1,000mm油压自动油压Φ220mm
GP-30B･150A Φ300mm1,600mm油压自动油压Φ220mm
GP-30B･200A Φ300mm2,100mm油压自动油压Φ220mm
GP-30B･40ND Φ300mm400mmCNC自动油压Φ300mm
GP-30B･60ND Φ300mm600mmCNC自动油压Φ300mm
GP-30B･100ND Φ300mm1,000mmCNC自动油压Φ300mm
GP-30B･150ND Φ300mm1,600mmCNC自动油压Φ300mm
GP-30B･200ND Φ300mm2,100mmCNC自动油压Φ300mm
GP-40B･40F Φ410mm330mm手动手动Φ400mm
GP-40B･60F Φ410mm530mm手动手动Φ400mm
GP-40B･40H Φ410mm330mm手动油压Φ400mm
GP-40B･60H Φ410mm530mm手动油压Φ400mm
GP-40B･100H Φ410mm930mm手动油压Φ400mm
GP-40B･150H Φ410mm1,530mm手动油压Φ400mm
GP-40B･200H Φ410mm2,030mm手动油压Φ400mm
GP-40B･40A Φ410mm330mm油压自动油压Φ400mm
GP-40B･60A Φ410mm530mm油压自动油压Φ400mm
GP-40B･100A Φ410mm930mm油压自动油压Φ400mm
GP-40B･150A Φ410mm1,530mm油压自动油压Φ400mm
GP-40B･200A Φ410mm2,030mm油压自动油压Φ400mm
GP-40B･40ND Φ410mm330mmCNC自动油压Φ360mm
GP-40B･60ND Φ410mm530mmCNC自动油压Φ360mm
GP-40B･100ND Φ410mm930mmCNC自动油压Φ360mm
GP-40B･150ND Φ410mm1,530mmCNC自动油压Φ360mm
GP-40B･200ND Φ410mm2,030mmCNC自动油压Φ360mm
砂轮尺寸 (外径×厚度×孔径) GP-30(40)B 系列Φ405x50xΦ152.4mm
GU-30(40)B 系列Φ355x32xΦ152.4mm
砂轮线速度2000m/min.
最大工件重量 (两顶针作业时)G-30B 系列 130kg
G-40B 系列 150kg
型号
(万能磨床)		 工作台
回转直径		 两顶针间距 砂轮进给 工作台
进给		 最大
磨削直径
GU-30B･40F Φ300mm400mm手动手动Φ270mm
GU-30B･60F Φ300mm600mm手动手动Φ270mm
GU-30B･40H Φ300mm400mm手动油压Φ270mm
GU-30B･60H Φ300mm600mm手动油压Φ270mm
GU-30B･100H Φ300mm1,000mm手动油压Φ270mm
GU-30B･150H Φ300mm1,600mm手动油压Φ270mm
GU-30B･200H Φ300mm2,100mm手动油压Φ270mm
GU-30B･40A Φ300mm400mm油压自动油压Φ270mm
GU-30B･60A Φ300mm600mm油压自动油压Φ270mm
GU-30B･100A Φ300mm1,000mm油压自动油压Φ270mm
GU-30B･150A Φ300mm1,600mm油压自动油压Φ270mm
GU-30B･200A Φ300mm2,100mm油压自动油压Φ270mm
GU-30B･40ND Φ300mm400mmCNC自动油压Φ300mm
GU-30B･60ND Φ300mm600mmCNC自动油压Φ300mm
GU-30B･100ND Φ300mm1,000mmCNC自动油压Φ300mm
GU-30B･150ND Φ300mm1,600mmCNC自动油压Φ300mm
GU-30B･200ND Φ300mm2,100mmCNC自动油压Φ300mm
GU-40B･40F Φ410mm330mm手动手动Φ410mm
GU-40B･60F Φ410mm530mm手动手动Φ410mm
GU-40B･40H Φ410mm330mm手动油压Φ410mm
GU-40B･60H Φ410mm530mm手动油压Φ410mm
GU-40B･100H Φ410mm930mm手动油压Φ410mm
GU-40B･150H Φ410mm1,530mm手动油压Φ410mm
GU-40B･200H Φ410mm2,030mm手动油压Φ410mm
GU-40B･40A Φ410mm330mm油压自动油压Φ410mm
GU-40B･60A Φ410mm530mm油压自动油压Φ410mm
GU-40B･100A Φ410mm930mm油压自动油压Φ410mm
GU-40B･150A Φ410mm1,530mm油压自动油压Φ410mm
GU-40B･200A Φ410mm2,030mm油压自动油压Φ410mm
GU-40B･40ND Φ410mm330mmCNC自动油压Φ410mm
GU-40B･60ND Φ410mm530mmCNC自动油压Φ410mm
GU-40B･100ND Φ410mm930mmCNC自动油压Φ410mm
GU-40B･150ND Φ410mm1,530mmCNC自动油压Φ410mm
GU-40B･200ND Φ410mm2,030mmCNC自动油压Φ410mm
主要特殊规格
･ 砂轮护盖规格变更 Φ510x120mm
･ 砂轮线速度规格变更 2700m/min.
･ 顶置型砂轮修正装置
･ 后置型砂轮修正装置
･ 内圆磨削装置
