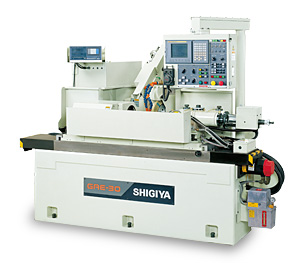

Zylindrische CNC-Winkelschleifmaschine
Baureihe GAE-30(40)
Diese zylindrische CNC-Winkelschleifmaschine bietet simultane Doppelachsen-Steuerung des einfachen Winkelschleifspindelstocks (X-Achse) und des Tisch-Verfahrtyps (Z-Achse).
|  |
| Modell | Überschwenktisch | Mitte - Abstand |
|---|---|---|
| GAE-30･40 | Φ300mm | 400mm |
| GAE-30･60 | Φ300mm | 600mm |
| GAE-30･100 | Φ300mm | 1.000mm |
| GAE-40･40 | Φ410mm | 370mm |
| GAE-40･60 | Φ410mm | 570mm |
| GAE-40･100 | Φ410mm | 970mm |
| Scheibengröße (A.D.×B×I.D.) | Φ455x50xΦ127mm |
|---|---|
| Scheiben-Umfangsgeschwindigkeit | 2000m/min. |
| Maximaler Schleifdurchmesser | Φ220mm |
| Max. Werkstückgewicht (bei Verwendung beider Mitten) |
150kg |
| Optionale Spezifikationen |
| ･ Maschinen-Vollabdeckung ･ Spezifiziert als pro gewechselte Scheibenabdeckung Φ455x100mm ･ Spezifiziert als pro gewechselte Scheiben-Umfangsgeschwindigkeit 2700m/min. ･ Drehscheibenabrichtgerät ･ Mehrere Arten von Lade-/Entladevorrichtungen |
